Jak rozpoznać gwinty? poradnik wg Beaty Dąbrowskiej
Sklep internetowy POLBERIS
www.sklep.polberis.pl email: biuro@polberis.pl tel. 632614202
- Kształtki nierdzewne cienkie: gwint zewnętrzny BSPT, wewnętrzny BSPP, można pisać ogólnie BSP
Wyjątki: występują tutaj gwinty NPT, w Polsce niezwykle rzadko spotykane i wtedy kształtki mają grube ścianki, niestandardowe

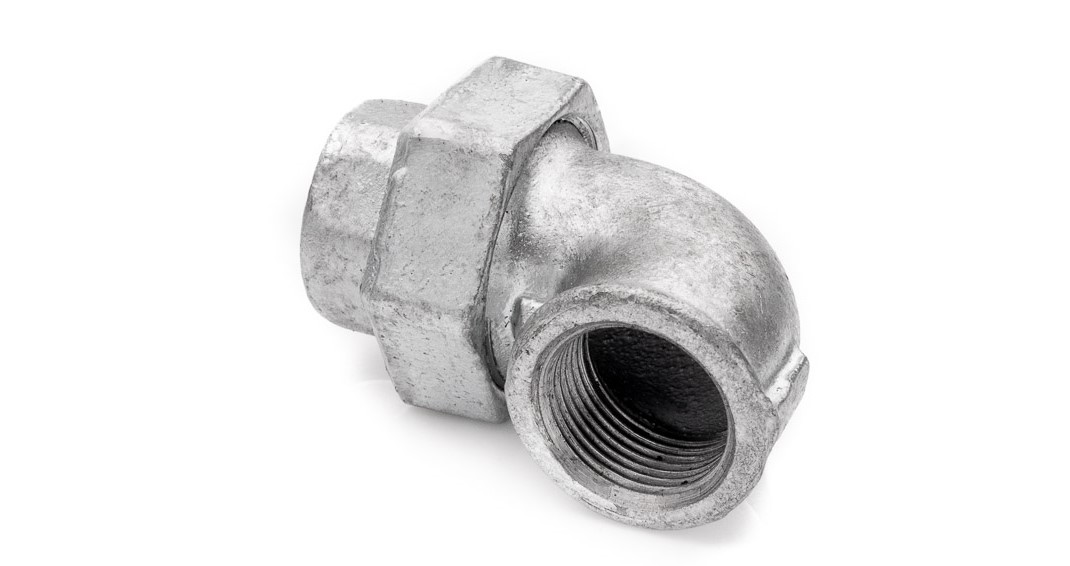

- Kształtki żeliwne, ocynkowane i czarne: gwint zewnętrzny BSPT, wewnętrzny BSPP, można pisać ogólnie BSP
Wyjątki: występują tutaj gwinty NPT, w Europie niezwykle rzadko spotykane i wtedy kształtki maja bardzo grube ścianki, niestandardowe.
Nie występują tutaj gwinty metryczne
- Kołnierze stalowe gwintowane wykonane wg EN – gwint BSP
- Kołnierz stalowe gwintowane amerykańskie wykonane wg ANSI – gwint NPT

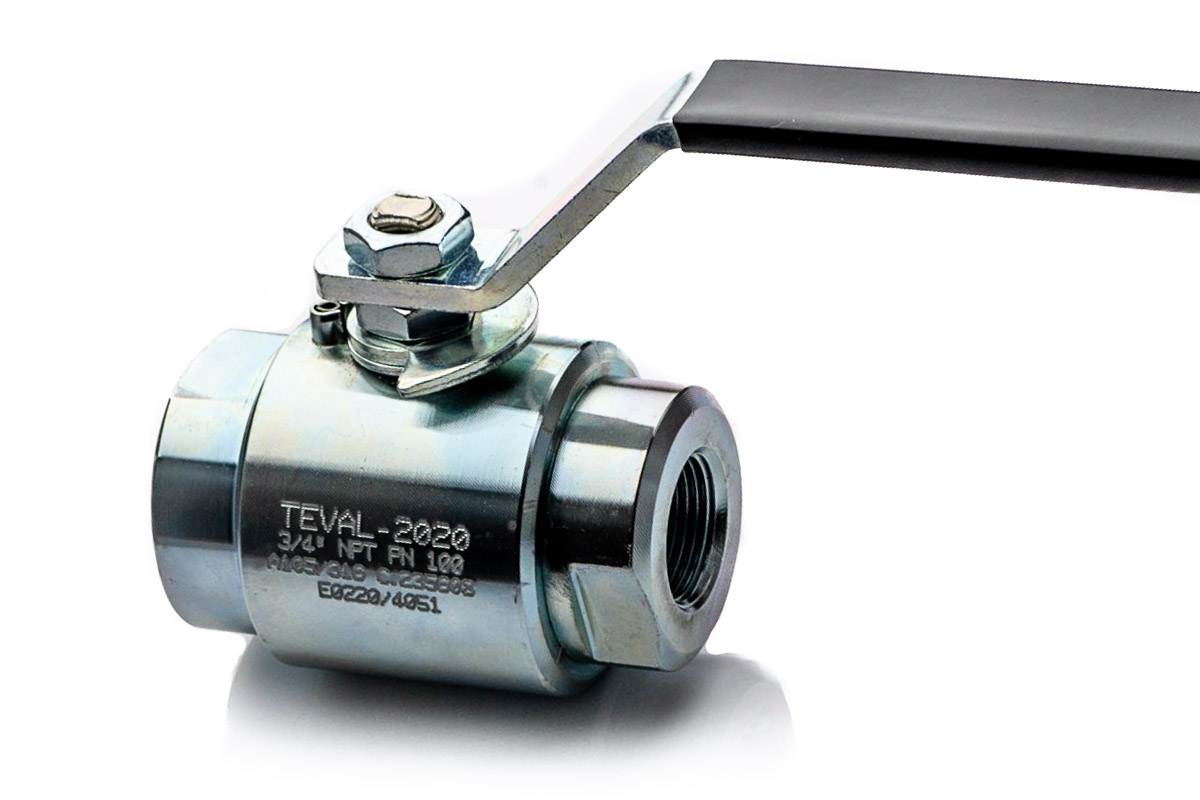

- Zawory – gwinty w calach np. ½’’, ¾’’ 1’’ itd., najczęściej to gwint BSP
Wyjątki: gwint NPT - jeżeli zawór ma gwint NPT, to najczęściej jest to na nim napisane
Gwinty metryczne – występują w zaworach, ale bardzo rzadko się je spotyka, mało prawdopodobne, że to spotkasz

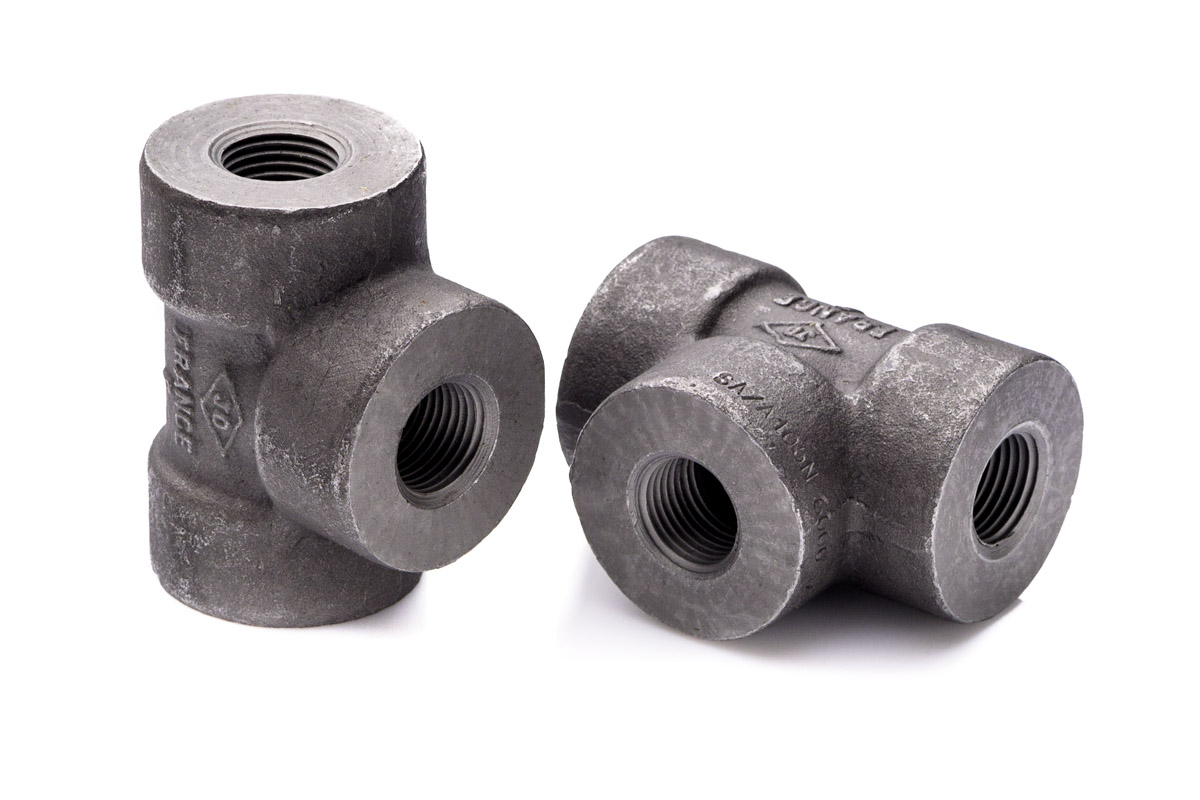

- Kształtki wysokociśnieniowe wg norm amerykańskich ASME B16.11 – gwint NPT
Klasa ciśnieniowa 2000, 3000 lub 6000
Wyjątek: gwint BSP – jeżeli kształtka amerykańska ma gwint BSP, BSPT, BSPP to wtedy to będzie na niej napisane (ocechowane).
- Kształtki z wypukłymi końcówkami – najczęściej maja gwint UN, UNF
- Gwint metryczny – występuje najczęściej w hydraulice siłowej, jest drobniejszy na oko, w porównaniu do calowego. Jeżeli nie masz do czynienia z hydraulika siłową, to nie doszukuj się gwintu metrycznego, mało prawdopodobne, że go spotkasz. Nie występują gwinty metryczne w żeliwie i kształtkach wg norm amerykańskich.
- Mufki ze zwykłej czarnej stali, cienkie. Wyłącznie gwint BSP. Zamówisz je tutaj>

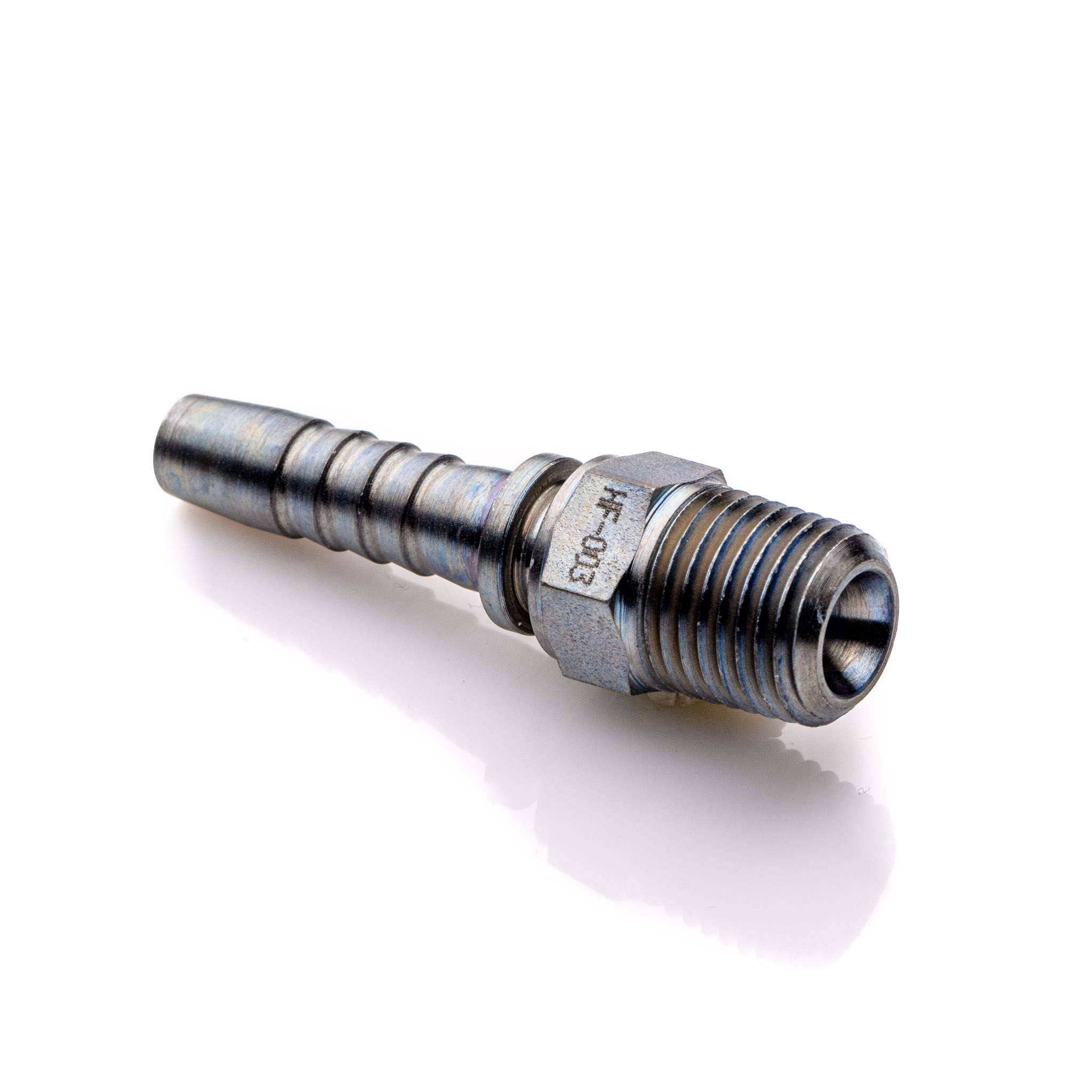

- Końcówki do węży – mają gwinty metryczne, calowe i NPT. Tutaj nie pomogę, musisz zmierzyć wg tabeli

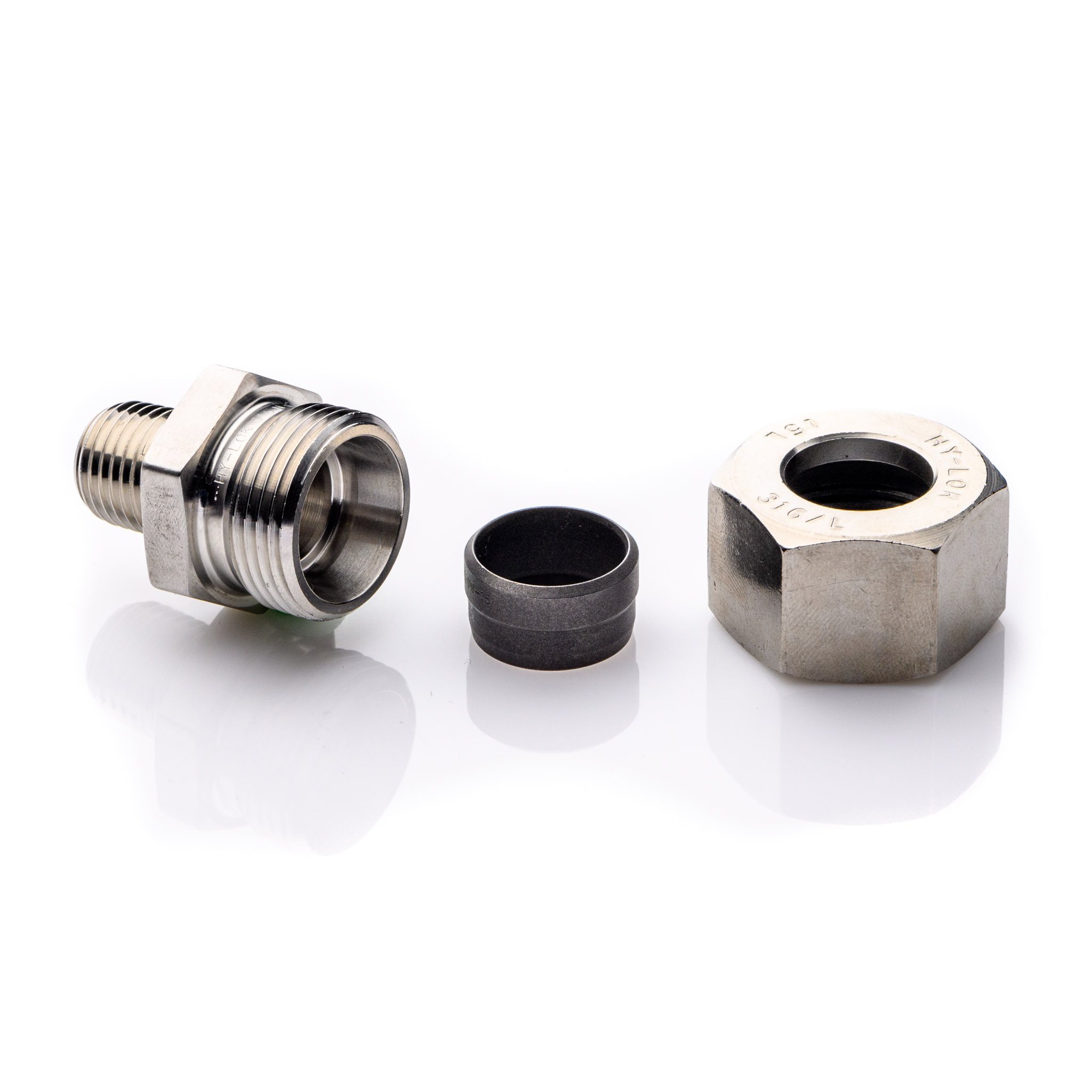

- Złączki skręcane na rurkę, one maja gwinty calowe BSP lub NPT. Tutaj musisz sobie zmierzyć wg tabeli
- Odgałęźniki do rur tj. threadolet. One maja gwint NPT.
Wyjątek: może być threadolet z gwintem BSP, to wyjątek, spotkasz go na stronie PolBeris. Jest robiony wyłącznie na nasze życzenie.
Nadal wszystko Ci się miesza ? zadzwoń na nr tel. 632614202 lub napisz email do nas na biuro@polberis.pl Pomożemy bezpłatnie. Pisz śmiało.
Gwinty amerykańskie NPT wykonuje się wg normy ANSI B1.20.1
Gwint BSP - BSPP (british standard) wg Whitwortha. Inaczej zwane rurowy, walcowy prosty, ISO 228 Rp, ISO 7-1 Rp. Nie zwęża się, nie ma stożka.
Gwint BSP – BSPT – stożkowy, inaczej zwane Rc
